Hướng dẫn vệ sinh băng truyền tải belt photochopy Ricoh


0

Xin chào. sau đây mình sẽ giới thiệu cho bạn bài hướng dẫn vệ sinh băng truyền tải hay còn gọi là belt máy ricoh.

Thực ra video này cũng có khá lâu rồi, bây giờ mình sẽ trích hình ảnh ra cho bạn dễ quan sát nhé. Tác giả video mình sẽ chèn Backlink cuối trang bạn cũng có thể kéo xuống cuối trang để xem video cho dễ hiểu hơn nhé.

Không phải ngẫu nhiên chúng ta tháo belt ra vệ sinh đâu nhé chỉ thực hiện khi trong quá trình sử dụng mà máy báo lỗi SC code liên quan đến belt thì mới thực hiện nhé. Ví dụ như sc 401 chẳng hạn.

>> Tắt máy Photocopy Ricoh

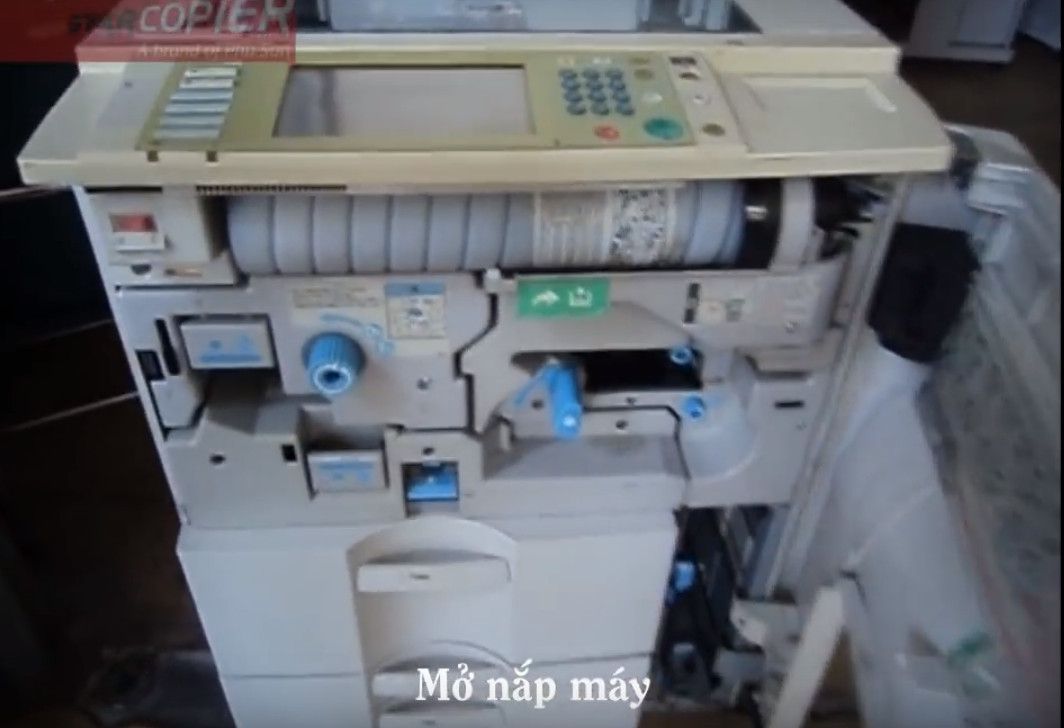

>> Mở nắp máy





>> Kéo ống mực ra.



>> Tháo 2 ốc quạt gió



>> Ngắt ở chốt màu vàng dây điện quạt gió



>> Hạ C1 xuống



>> Tháo xương đỡ belt



>> Rút jack kết nối với belt



>> Tháo xương belt



>> Nâng nhẹ và kéo cụm belt ra một nửa lấy tay đỡ vì khá nặng



>> Nhấc nhẹ một đầu như hình



>> Rút jack cao áp bên tay trái



>> Rút jack cao áp bên tay phải



>> Nâng bộ băng tải belt vuông góc 90 độ và nhấc nâng lên.



>> Tháo ốc 2 đầu belt như hình



>> Gập trục lại và kéo băng tải ra ngoài.



>> Trục cao áp belt đang rất bẩn cần vệ sinh sạch sẽ, đổ sạch mực thải (nếu có)



>> Vệ sinh cao áp belt sạch sẽ bằng cọ cắt sắt và dùng chổi (chổi quét sơn) để lau sạch mực và bụi.



>> Đưa băng tải belt vào như hình



>> Vặn ốc lại như cũ



>> Hạ theo vuông góc như cũ



>> Cắm jack cao áp bên tay phải



>> Cắm jack cao áp bên tay trái



>> Lắp cụm beo vào vị trí ban đầu.



>> Nâng C1 lên giữ belt



>> Cắm jack kết nối belt



>> Lắp xương giữ belt và vặn ốc lại như cũ

>> Hạ C1 xuống



>> Lắp quạt gió như cũ



>> Cắm jack kết nối quạt  gió



>> Vặn ốc quạt gió lại như cũ

Vậy là quá trình vệ sinh băng truyền tải belt ricoh đã hoàn thành.



Xem video hướng dẫn:

Video 1:

Video 2:

Hy vọng rằng những hướng dẫn của mình sẽ giúp bạn khắc phục được những lỗi mà bạn đang gặp phải.

Chúc bạn thành công!
